Apache 反向代理指南

除了做为基本的网页服务器，提供静态和动态内容给终端用户以外，Apache 也可以扮演反向代理服务器，也称网关服务器。

在这种情况下，httpd 自己不会生成数据，也不会提供数据，其内容都是从一个或多个后端服务器获得的。这些后端服务器通常不会直接连到外界网络。当 httpd 从客户端收到一个请求时，该请求被代理到其中一台后端服务器，然后由它处理该请求，生成内容，并把内容返回给 httpd，由 httpd 负责为客户端生成真正的 HTTP 应答。

这种方案的部署有很多考量，但通常是考虑到安全、高可用、负载平衡、集中验证、集中授权。在该方案中，有一点非常重要，即将后端设施的布局、设计和架构与外界隔离，保护起来。对于客户端来说，所有的内容来源只是反向代理服务器。

image-center

反向代理

相关模块	相关指令
mod_proxy	`ProxyPass`
mod_proxy_balancer	`BalancerMember`
mod_proxy_hcheck

简易反向代理

代理所有地址

ProxyPass 指令用于设定传入请求到后端服务器的映射。最简单的范例是把所有请求代理到后端：

ProxyPass "/"  "http://www.example.com/"

所有请求用 "/" 表示。

替换标头信息

另外，为了确保后端生成的标头信息中的 Location: 会被替换，而指向反向代理，而不是指向后端服务器本身，则必须使用 ProxyPassReverse 指令：

ProxyPass "/"  "http://www.example.com/"
ProxyPassReverse "/"  "http://www.example.com/"

ProxyPassReverse 指令会让 Apache 调整 HTTP 重定向应答中 Location、Content-Location、URI 标头中的 URL，这样可以避免出现 “重定向到后端服务器导致反向代理被绕过的” 问题。

代理特定地址

如果仅代理特定的地址，可以如下：

ProxyPass "/images"  "http://www.example.com/"
ProxyPassReverse "/images"  "http://www.example.com/"

只有 /images 开头的网址才会被代理到指定后端，否则本地处理。

集群与均衡器

虽然反向代理很有用，但依然会存在后端服务器负载过重，有当机的危险。真正需要的是定义一组后端服务器来处理所有的请求，使用反向代理来做负载均衡及失效切换。这组后端服务器称为集群（cluster），但 Apache 称之为均衡器（balancer）。可以用 <Proxy> 和 BalancerMember 语句来定义：

<Proxy balancer://myset>
    BalancerMember http://www2.example.com:8080
    BalancerMember http://www3.example.com:8080
    ProxySet lbmethod=bytraffic
</Proxy>

ProxyPass "/images/"  "balancer://myset/"
ProxyPassReverse "/images/"  "balancer://myset/"

balancer:// 语法用于告知 httpd 我们正在创建一组均衡器，名字为 myset。它包含 2 个后端服务器，httpd 称之为均衡器成员（BalancerMembers）。本例中，所有对 /images 的请求都会被代理到这两个后端之一的服务器上。ProxySet 指令用于设定 myset 均衡器的均衡机制，基于 I/O 字节数。

均衡器成员有时也称为 workers，工人。

均衡器与成员的配置

通过 ProxyPass 中定义的参数，可以调整均衡器与成员的各种配置细节。

例如，假设我们希望 http://www3.example.com:808 来接管 3 倍的流量，超时为 1 秒：

<Proxy balancer://myset>
    BalancerMember http://www2.example.com:8080
    BalancerMember http://www3.example.com:8080 loadfactor=3 timeout=1
    ProxySet lbmethod=bytraffic
</Proxy>

ProxyPass "/images"  "balancer://myset/"
ProxyPassReverse "/images"  "balancer://myset/"

失效切换

可以对失效切换的细节进行微调，哪种情况下应该访问哪个成员，甚至哪个均衡器。

以下范例设置三个失效切换：

只有在 http://www2.example.com:8080 与 http://www3.example.com:8080 其中的一个或全部变成不可用时，才使用 http://spare1.example.com:8080 和 http://spare2.example.com:8080 来发送流量。一个 spare 替换一个同组均衡器中失效的成员。
只有在均衡器 0 中所有其它 workers 都不可用时，才使用 http://hstandby.example.com:8080 发送流量。
如果均衡器中所有 workers、spares、standby 都不可用，才用均衡器 1 中的 http://bkup1.example.com:8080 和 http://bkup2.example.com:8080 来轮换。

因此，每个负载均衡器都可以有一个或多个 hot spares 和 hot standbys。

<Proxy balancer://myset>
    BalancerMember http://www2.example.com:8080
    BalancerMember http://www3.example.com:8080 loadfactor=3 timeout=1
    BalancerMember http://spare1.example.com:8080 status=+R
    BalancerMember http://spare2.example.com:8080 status=+R
    BalancerMember http://hstandby.example.com:8080 status=+H
    BalancerMember http://bkup1.example.com:8080 lbset=1
    BalancerMember http://bkup2.example.com:8080 lbset=1
    ProxySet lbmethod=byrequests
</Proxy>

ProxyPass "/images/"  "balancer://myset/"
ProxyPassReverse "/images/"  "balancer://myset/"

对于失效切换来说，hot spare 用于替换同组均衡器中不可用的 worker。如果 worker 资源耗尽、停止运行了，或发生错误，进行失效状态，它就变得不可用。如果均衡器中所有 worker 和 spare 都不可用了，才使用 hot standby。

Balancer Manager 程序

Apache 反向代理最独特、最有用的功能之一是嵌入的 balancer-manager 程序。与 mod_status 类似，balancer-manager 会当前工作的配置信息，以及启用的均衡器及 workers 的状态信息。除此之外，还可以在运行时对均衡器及 worker 进行动态实时的重配置，包括向均衡器添加新成员。要想实现这些功能，需要向配置文件中添加以下内容：

<Location "/balancer-manager">
    SetHandler balancer-manager
    Require host localhost
</Location>

必须首先配置好服务器的访问控制，然后才启用 balancer-manager，尤其要严格限制对 URL 的访问。通过 <Proxy> 指令来严格控制哪些地址可以访问代理服务器：

<Proxy "*">
  Require ip 192.168.0
</Proxy>

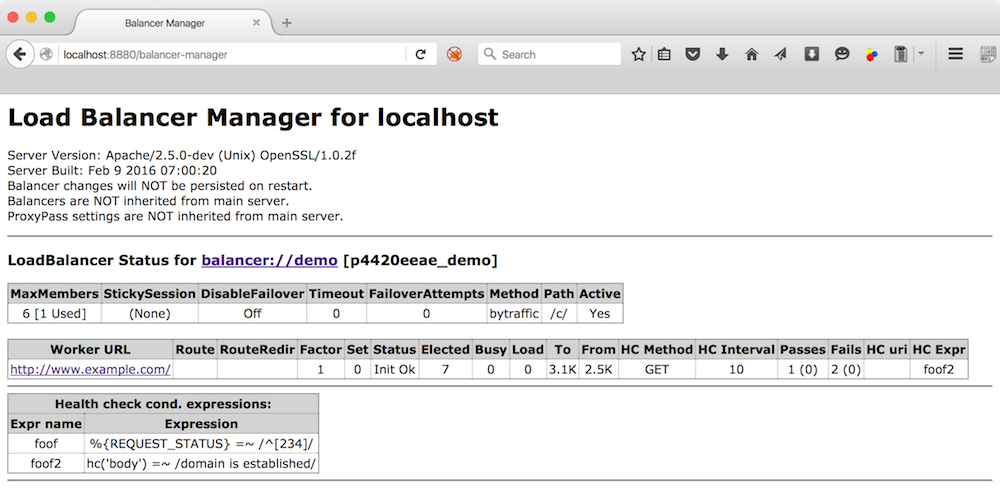

当客户端访问 http://rproxy.example.com/balancer-manager/ 时，会进入 balancer-manager 的管理页面。

image-center

动态健康检查

httpd 在把请求代理给 worker 之前，它可以先测试一下，看 worker 是否可用。通过用 ProxyPass 给该 worker 设置 ping 参数来实现。

通常情况下，用一种动态的方式检查工人的健康状况会更有用，由 mod_proxy_hcheck 模块来完成。

均衡器成员状态标签

在 balancer-manager 管理页面中，会显示 worker 的当前状态，可以在界面中进行设置或重置，这些状态标签的含义如下：

标签	字符串	说明
	Ok	worker 可用
	Init	worker 已初始化
D	Dis	worker 被禁用，不会接受任何请求，会自动重试
S	Stop	worker 出于管理目的被停止，不会接受任何请求，不会自动重试
I	Ign	worker 处于忽略错误模式，将始终被视为可用
R	Spar	worker 为 hot spare
H	Stby	worker 处于 hot standby 模式
E	Err	worker 处于错误状态，通常由预请求检查失败引起。请求不会代理到该 worker，但根据其 `retry` 设置也许会重试
N	Drn	worker 处于 drain 模式，只接受现有的指向自己的 sticky 会话，会忽略所有其它请求
C	HcFl	worker 的动态健康检查失败，直到通过后续检查才能使用
